AJA · Captura e reprodução

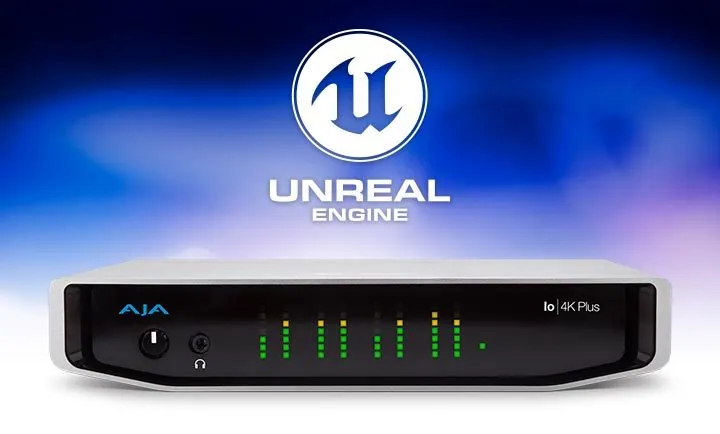

AJA Io 4K Plus
Interface de vídeo por Thunderbolt 3, com 12G-SDI e HDMI 2.0. Põe conexão de estúdio no notebook, sem abrir o computador.
- 12G-SDI e HDMI 2.0Entra e sai em 4K e Ultra HD por cabo único, com alta taxa de quadros.
- HDR e cor profundaO caminho de imagem carrega o que a finalização em HDR exige, e não só a resolução.
- Thunderbolt 3Conexão de alta banda sem precisar de slot PCIe, que é o que o notebook não tem.
- Cabe na mochilaVai junto com o computador para a locação, no lugar da ilha montada.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada AJA
- Nota fiscal e garantia do fabricante
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
Edição e finalização fora do estúdio, com monitor de referência ligado do lado, na casa do cliente ou no set.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- Thunderbolt 3 pede porta Thunderbolt no computador. Porta USB-C com a mesma forma física não serve.
- Se a necessidade é só ver a imagem num monitor de referência, o T-TAP Pro faz isso por bem menos.
Compare com
Já comparamos com AJA Io X3, AJA T-TAP Pro e UltraStudio 4K Mini.
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela AJA.
- Formatos de vídeo
- (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; (2K) 2048 x 1080PsF 23.98, 24, 25; (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (HD) 1080PsF 23.98, 24, 25, 29.97, 30; (HD) 1080i 50, 59.94, 60; (HD) 720p 50, 59.94, 60; (SD) 625i 50; (SD) 525i 59.94. Observação: a alta taxa de quadros depende do computador usado; nem todo sistema e configuração aceita todas as taxas.
- Entrada de vídeo digital
- 12G-SDI*, SMPTE-2082, 12 bits*, 10 bits; 6G-SDI*, SMPTE-2081, 10 bits; 3G-SDI, SMPTE 425 (RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit); 1.5G-SDI, SMPTE 292M (HD-SDI single link YCbCr 4:2:2 de 10 bits; dual link RGB 4:4:4 de 12 bits*; dual link YCbCr 4:2:2 de 10 bits); SDI de 270 Mbps, SMPTE 259M-C (YCbCr 4:2:2 de 10 e 8 bits); HDMI v2.0 (30/36 bits por pixel, RGB ou YUV, 6 Gbps por componente de cor; 4K, UltraHD, 2K, HD e SD, com alta taxa de quadros até 60p (4:2:2), 10 bits); 4x portas SDI BNC, com as configurações: (quatro HD/SD 3G/1.5G bidirecionais; uma entrada 4K/UltraHD single link 12G/6G (SDI 1) e uma saída 4K/UltraHD single link 12G/6G (SDI 3); dois canais 4K/UltraHD dual link 3G/1.5G (um de entrada e um de saída, dois de entrada ou dois de saída); uma entrada ou saída 4K/UltraHD em quatro links 3G/1.5G, em quadrantes ou 2SI). *A profundidade de bits depende do software usado; confira a compatibilidade com o fabricante do software
- Saída de vídeo digital
- 12G-SDI*, SMPTE-2082, 12 bits*, 10 bits; 6G-SDI*, SMPTE-2081, 10 bits; 3G-SDI, SMPTE 425 (RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit); 1.5G-SDI, SMPTE 292M (HD-SDI single link YCbCr 4:2:2 de 10 bits; dual link RGB 4:4:4 de 12 bits*; dual link YCbCr 4:2:2 de 10 bits); SDI de 270 Mbps, SMPTE 259M-C (YCbCr 4:2:2 de 10 e 8 bits); HDMI v2.0 (30/36 bits por pixel, RGB ou YUV, 6 Gbps por componente de cor; 4K, UltraHD, 2K, HD e SD, com alta taxa de quadros até 60p (4:2:2), 10 bits); 4x portas SDI BNC, com as configurações: (quatro HD/SD 3G/1.5G bidirecionais; uma saída 4K/UltraHD single link 12G/6G (SDI 3); dois canais 4K/UltraHD dual link 3G/1.5G (um de entrada e um de saída, dois de entrada ou dois de saída); uma entrada ou saída 4K/UltraHD em quatro links 3G/1.5G, em quadrantes ou 2SI). *A profundidade de bits depende do software usado; confira a compatibilidade com o fabricante do software
- HDR
- SDI: sinalização VPID de características de transferência SDR/HDR, colorimetria e luminância; HDMI: HDR10, com metadados de infoframe HDR, compatível com HDMI 2.0a/CTA-861.3; HDMI: HLG, compatível com HDMI 2.0b/CTA-861-G. Observação: o HDR depende do software usado; confira a compatibilidade com o fabricante do software.
- Entradas de áudio digital
- 16 canais de áudio embutido no SDI, 24 e 16 bits, 48 kHz, síncrono; 8 canais de áudio embutido no HDMI, 24 e 16 bits, 48 kHz, síncrono
- Entradas de áudio analógico
- 8 canais de áudio analógico, 24 e 16 bits, 48 kHz, balanceado, por 8x XLR em cabo breakout DB-25 (cabo não incluso); +24 dBu em fundo de escala digital (0 dBFS); Resposta de frequência de 20 Hz a 20 kHz, +/- 0,2 dB; Entrada nos canais 1-8, 1-4 ou 5-8, conforme a configuração escolhida
- Saídas de áudio digital
- 16 canais de áudio embutido no SDI, 24 bits, 48 kHz, síncrono; 8 canais de áudio embutido no HDMI, 24 bits, 48 kHz, síncrono
- Saídas de áudio analógico
- 8 canais de áudio analógico com conversão D/A de 24 bits, 48 kHz, balanceado, por 8x XLR em cabo breakout DB-25 (cabo não incluso); +24 dBu em fundo de escala digital (0 dBFS); Resposta de frequência de 20 Hz a 20 kHz, +/- 0,2 dB; Saída nos canais 1-8, 1-4 ou 5-8, conforme a configuração escolhida
- Keyer downstream
- Gráficos até 2K/HD com canal alfa sobre vídeo, matte ou framebuffer, ou conteúdo de framebuffer sobre o vídeo de entrada ou matte
- Conversão para baixo de 4K/UltraHD
- Saída dedicada de conversão para baixo de 4K, em tempo real (1x BNC); Conversão de 4K para 2K; Conversão de UltraHD para HD
- Entrada e saída de referência e LTC
- 1x BNC de saída LTC; 1x BNC configurável como entrada de referência de vídeo ou de LTC
- Referência
- Black burst analógico (1 V), sincronismo composto (2 ou 4 V) ou sincronismo tri-level HD (1 V); A entrada de referência fica terminada em 75 ohms quando o genlock está em Ref In
- Interface elétrica
- 2x conectores Thunderbolt 3 (compatíveis com as versões posteriores)
- Controle de máquina
- RS-422, protocolo Sony de 9 pinos; Pinagem do conector D de 9 pinos: carcaça GND, 1 GND, 2 RX-, 3 TX+, 4 GND, 5 sem conexão, 6 GND, 7 RX+, 8 TX-, 9 GND
- Dimensões (L x P x A)
- 8.74" x 8.11" x 1.65" (222.0 x 206.0 x 41.9 mm)
- Peso
- 3.4 lbs (1.6 kg)
- Alimentação (só o aparelho)
- 10-20 V, 30 W típico, 36 W no máximo; 70 W no máximo com alimentação USB-C para aparelhos externos
- Ambiente
- Faixa de temperatura de operação: 0 a 40 °C; Temperatura de armazenamento (desligado): -40 a 60 °C; Umidade relativa de operação: 10 a 90%, sem condensação; Altitude de operação: até 3.000 metros
