ATEM Constellation IP
A linha de mesas que fala SDI e IP ao mesmo tempo. Para casa que está migrando para vídeo sobre rede sem poder aposentar o coaxial que já existe.
Blackmagic Design · Switchers de produção

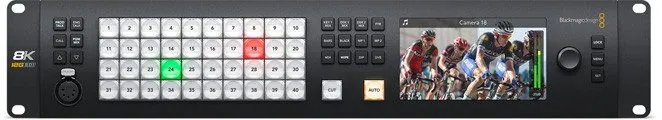

ATEM Constellation 8K
O maior switcher ATEM: 4 M/E, 40 entradas 12G-SDI e mixer Fairlight de 156 canais. No modo 8K, os recursos se combinam e ele vira um switcher 8K nativo.
- 40 entradas e 24 saídas auxiliaresTodas em 12G-SDI, com conversão de padrões em cada uma das 40 entradas.
- 16 chaveadores croma avançadosMais 4 chaveadores downstream e 2 processadores SuperSource para composição.
- Quatro multivisualizadores independentesCada um com até 16 janelas, o que dá até 64 visualizações para a equipe.
- Intercomunicação integradaSaída XLR de 5 pinos, suporte a mix minus e RJ45 para sistemas de intercom de terceiros.
- Mixer de áudio de 156 canaisFairlight com EQ paramétrico de 6 bandas, expansor, portão, compressor e limitador.
- Entradas de áudio profissionaisDuas entradas balanceadas de 1/4 de polegada e MADI de 32 canais estéreo por BNC.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada Blackmagic Design
- Assistência técnica oficial Blackmagic, via parceria com a Pinnacle Broadcast
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
Central técnica de emissora, arena esportiva e produção de grande porte, onde as fontes passam de trinta e a equipe precisa de várias telas de acompanhamento e de intercom integrada ao switcher. Ocupa 2 unidades de rack e tem duas fontes de alimentação internas.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- No modo 8K os números mudam: 10 entradas, 4 chaveadores croma, 1 multivisualizador e 2 chaveadores downstream.
- Consumo de 300 W e 2 unidades de rack. Vale conferir a régua de energia e o espaço do rack antes.
- Não tem conexão de código de tempo externa, apenas gerador interno.
- A sinalização de câmera no ar depende do Blackmagic GPI and Tally Interface, que é vendido à parte.
Monte junto
-
ATEM 1 M/E Advanced Panel 10Painel físico de corte de um M/E, ligado à mesa pela rede.
-
Blackmagic Videohub 40x40 12GRoteador 12G-SDI de 2 unidades de rack para organizar a distribuição de sinal.
-
HyperDeck Extreme 8K HDRGrava até 4 entradas SDI ao mesmo tempo como arquivos separados, em até 2160p60.
-
SmartView 4K G3Monitor broadcast de rack com 12G-SDI multitaxa para a saída de programa.
Compare com
Já comparamos com ATEM Constellation IP, ATEM Television Studio 4K8 e Blackmagic ATEM Television Studio HD8.
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela Blackmagic Design.
Conexões26
- Total de Entradas de Vídeo
- 40 x até Ultra HD / 10 x em 8K.
- Total de Saídas de Vídeo
- 28 x até Ultra HD / 7 x em 8K.
- Total de Saídas Auxiliares
- 24 x até Ultra HD / 6 x em 8K.
- Taxas SDI
- 1.5G, 3G, 6G, 12G.
- Total de Entradas de Áudio
- 2 x entradas jack de 1/4 de polegada balanceadas, 1 x entrada BNC MADI de 32 canais estéreo.
- Total de Saídas de Áudio
- 2 x saídas jack de 1/4 de polegada balanceadas, 2 x saídas BNC MADI de 32 canais estéreo.
- Conexões de Código de Tempo
- Não.
- Entrada de Sincronização
- Tri-Sync ou Black Burst.
- Ressincronização das Entradas de Vídeo
- Em todas as 40 entradas.
- Conversores de Taxa de Quadro e Formato
- Em todas as 40 entradas.
- Entradas de Vídeo SDI
- 40 x 720p, 1080i, 1080p, 2160p de 10 bits e 10 x 4320p alternáveis.
- Saídas de Áudio Adicionais
- 1 x XLR de 5 pinos para intercomunicação.
- Saídas de Áudio SDI
- 16 canais embutidos no processamento SDI em todas as saídas.
- Saídas de Áudio Adicionais
- 1 x XLR de 5 pinos para intercomunicação.
- Saídas de Programa SDI
- Qualquer uma das 24 saídas SDI.
- Saída de Programa SDI com Conversão Descendente
- Não.
- Saídas de Pré-Visualização SDI
- Qualquer uma das 24 saídas SDI.
- Total de Multivisualizações
- 4 x até Ultra HD / 1 x em 8K.
- Saídas de Multivisualização SDI
- 4
- Saídas de Multivisualização HDMI
- Não.
- Remoto
- RJ12 com suporte a RS‑422
- Conexão com Painel de Controle
- Ethernet compatível com 10/100/1000 BaseT. Permite conexão direta entre painel e chassi, ou via rede.
- Gerador de Código de Tempo Interno
- Sim.
- Intercomunicação
- RJ45 for 3rd party talkback systems.
- Saída de Sinalização
- Adicionada via conexão ethernet ao produto Blackmagic Design GPI and Tally Interface. (Não incluído).
- Interface do Computador
- 1 x porta USB 2.0.
Padrões9
- Padrões de Vídeo SD
- Não.
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94, 1080p60 - Padrões de Vídeo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94, 2160p59.94, 2160p60
- Padrões de Vídeo 8K
- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p50, 4320p59.94, 4320p60
- Conformidade SDI
- SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Nível A e B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 e SMPTE 2082‑10, SMPTE 2082‑12.
- Amostragem de Vídeo
- 4:2:2.
- Precisão de Cor
- 10 bits.
- Espaço de Cor
- Rec. 709, Rec. 2020
- Comutação Automática SDI
- Detecção automática de 3G‑SDI nível A e B, 6G‑SDI e 12G‑SDI. Exige 2SI no modo 8K.
Especificidades do Produto16
- Chaveadores Upstream
- 16x até Ultra HD / 4 x em 8K com Chave Croma/Linear/Luma.
- Chaveadores Downstream
- 4 x até Ultra HD / 2 x em 8K.
- Chaveadores Croma Avançados
- 16 x até Ultra HD / 4 x em 8K.
- SuperSource
- 2
- Suporte à Intercomunicação
- Sim.
- Suporte a Mix Minus
- Sim.
- Chaveadores Linear/Luma
- 21 x até Ultra HD / 7 x em 8K.
- Chaveador de Transição (Vinheta/DVE)
- 4 vinhetas, 4 DVEs.
- Número Total de Camadas
- 28 x até Ultra HD / 7 x em 8K.
- Geradores de Padrão
- 21 x até Ultra HD / 9 x em 8K.
- Geradores de Cor
- 2
- DVE com Bordas 3D e Sombreamento
- 4 x até Ultra HD / 1 x em 8K.
- Painel de Controle
- Alternância emergencial com painel frontal platibanda, virtual ou físico opcional.
- Janelas Roteáveis
- 64 x até Ultra HD / 16 x em 8K.
- Sinalização
- Indicação em vermelho para programa e verde para pré-visualização.
- Rotulagem das Janelas de Fonte
- Sim.
Monitoramento por Multivisualização2
- Monitoramento por Multivisualização
- 4 x seleções de padrões com 16 multivisualizações para um total de até 64 visualizações.
- Padrão de Vídeo da Multivisualização
- Seleções em HD, Ultra HD ou 8K.
Leitor de Mídia11
- Leitores de Mídia
- 4 x até Ultra HD / 1 x em 8K.
- Canais
- Sinais de preenchimento e chave para cada leitor de mídia.
- Capacidade de Imagens Estáticas no Pool de Mídia
- 64 x até Ultra HD / 24 x em 8K com preenchimento e chave.
- Capacidade de Clipes no Pool de Mídia
- 4 x até Ultra HD / 2 x em 8K com preenchimento e chave.
- Duração Máxima de Clipes em 720 HD no Leitor de Mídia
- 3200 quadros.
- Duração Máxima de Clipes 1080 HD no Leitor de Mídia
- 1600 quadros.
- Duração Máxima de Clipes Ultra HD no Leitor de Mídia
- 400 quadros.
- Duração Máxima de Clipes em 8K no Leitor de Mídia
- 100 quadros.
- Formato de Imagens Estáticas no Pool de Mídia
- PNG, TGA, BMP, GIF, JPEG e TIFF.
- Formato de Arquivos de Vídeo no Pool de Mídia
- Sequência TGA.
- Formato de Arquivos de Áudio no Pool de Mídia
- WAV, MP3 e AIFF.
Display2
- Interface
- Resolução mínima do monitor de 1366 x 768.
- Painel Frontal
- Monitor LCD HD integrado para vídeo, 42 botões LED para configuração e alternância emergencial, 8 botões de fontes, 4 botões de transição, 6 seleções de intercomunicação e botões de mixagem, controle giratório de menu e botão de definição, botão de travamento.
Processamento3
- Atraso de Processamento
- < 7 linhas em até Ultra HD / 10 linhas in 8K.
- Mixer de Áudio
- Mixer de 156 canais.
Liga/Desliga/Audio-Follow-Video Selecionável.
Medição de nível e pico.
Controle de ganho do master.
EQ paramétrico de 6 bandas, Dinâmica incluindo Expansor, Portão, Compressor e Limitador. - Conversão Descendente
- Nenhuma.
Software3
- Painel de Controle Incluso
- Painel ATEM Software Control incluído gratuitamente para Mac e Windows.
- Atualizações de Software
- Por conexão USB ou Ethernet direta a computadores Mac ou Windows. Inclui o utilitário ATEM Setup.
- Configuração
- A maioria das configurações do switcher é definida no ATEM Software Control. Para definir o endereço IP de um switcher ATEM, use o utilitário ATEM Setup com uma conexão USB direta ao switcher.
Requisitos de Energia2
- Fonte de Alimentação
- 2 x 100 - 240 AC internas.
- Consumo de Energia
- 300 W
Instalação Física1
- Instalação Física
- Ocupa 2 unidades de rack.
Especificações Ambientais3
- Temperatura Operacional
- 0° a 40° C (32° a 104° F)
- Temperatura de Armazenamento
- -20° a 60° C (-4° a 140° F)
- Umidade Relativa
- 0% a 90% sem condensação
