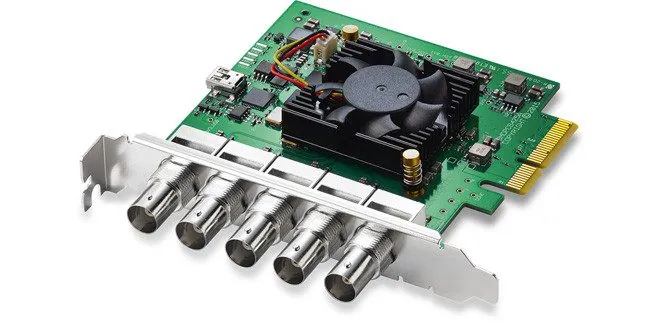

DeckLink Duo 2
Entra e sai vídeo pelo computador, em SDI, com quatro canais. Quatro conexões independentes: dá para gravar várias fontes ou misturar entrada e saída na mesma placa.
- Entra e sai vídeoÉ a primeira coisa a conferir: placa de entrada não serve para monitorar, e placa de saída não grava.
- Conectores: SDIDefine com o que ela conversa sem conversor no meio.
- Capacidade de quatro canaisQuantas fontes ou destinos a mesma placa atende ao mesmo tempo.
- Placa PCIePlaca interna exige computador de mesa com espaço; caixa externa serve em notebook.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada Blackmagic Design
- Assistência técnica oficial Blackmagic, via parceria com a Pinnacle Broadcast
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
Quatro conexões independentes: dá para gravar várias fontes ou misturar entrada e saída na mesma placa.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- Confirme que o computador tem o encaixe e o desempenho necessários. A placa é metade da conta.
- Entrada e saída não são a mesma coisa. Escolher errado aqui é o engano mais comum da categoria.
- Para transmitir sem depender de computador, o caminho é uma mesa que transmite sozinha.
Compare com
Já comparamos com Blackmagic ATEM Mini Pro ISO.
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela Blackmagic Design.
Conexões6
- Entradas de Vídeo SDI
- 4 x SD/HD de 12 bits bidirecionais e configuráveis independentemente, tanto como entrada quanto saída.
- Saídas de Vídeo SDI
- 4 x SD/HD de 12 bits bidirecionais e configuráveis independentemente, tanto como entrada quanto saída.
- Entradas de Áudio SDI
- 16 canais embutidos em SD e HD.
- Saídas de Áudio SDI
- 16 canais embutidos em SD e HD.
- Entrada de Sincronização
- Tri-Sync ou Black Burst.
- Interface do Computador
- PCI Express 2.ª geração de 4 vias, compatível com slots PCI Express de 4, 8 e 16 vias.
Software3
- Software Incluído
- Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility e Blackmagic driver para Mac OS e Windows. Media Express, Blackmagic Desktop Video Utility e Blackmagic driver no Linux.
- Atualização Interna de Software
- Firmware integrado no driver do software. Carregado na inicialização do sistema ou através do atualizador de software.
- Instalação Física
- PCI Express 2.ª geração de 4 vias, compatível com slots PCI Express de 4 e 8 vias no Mac OS, Windows e Linux. Sistemas Mac OS exigem um computador Mac Pro com slots PCI Express. Por favor verifique as páginas de suporte para obter todos os requisitos técnicos do sistema.
Padrões de Vídeo9
- Padrões de Vídeo SD
- 525i59.94 NTSC, 625i50 PAL
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60 - Conformidade SDI
- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 e ITU-R BT.601.
- Suporte a Metadados SDI
- RP 188/SMPTE 12M-2 e legendagem oculta.
- Amostragem de Áudio
- Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.
- Precisão de Cor SDI
- RGB 4:4:4 de 8, 10 e 12 bits em todos os modos de até 1080p30 e YUV 4:2:2 de 8 e 10 bits em todos os modos.
- Amostragem de Vídeo SDI
- 4:2:2, 4:4:4.
- Espaço de Cor
- REC 601, REC 709, REC 2020.
- Suporte HDR
- Empacotamento de metadados estáticos HDR, e características de transferência HLG e PQ.
Processamento5
- Conversão do Espaço de Cor
- Em tempo real, baseada em hardware.
- Conversão Descendente HD
- Conversor descendente de software integrado e de alta qualidade de HD para SD na saída. Conversão descendente SD selecionável entre os modos letterbox, anamórfico 16:9 e corte central 4:3.
- Conversão Ascendente HD
- Conversor ascendente de SD para HD de alta qualidade em software integrado à entrada. Selecionável entre Zoom 16:9 ou Anamórfico.
- Conversão Cruzada
- Conversão cruzada de software integrada e de alta qualidade de 720HD para 1080HD, 1080HD para 720HD na reprodução.
- Efeitos em Tempo Real
- Efeitos internos DaVinci Resolve e Final Cut Pro X. Efeitos Adobe Premiere Pro CC Mercury Playback Engine. Efeitos internos Avid Media Composer.
Requisitos de Energia1
- Consumo de Energia
- 10 W
Especificações Ambientais3
- Temperatura Operacional
- 5° a 40° C (41° a 104° F)
- Temperatura de Armazenamento
- -20° a 45° C (-4° a 113° F)
- Umidade Relativa
- 0% - 90% sem condensação
