Pitch do telão de LED: o número que decide de onde a imagem fica bonita
Pitch é a distância entre um ponto de luz e o próximo, em milímetros. Ele define a resolução real do telão e a distância mínima de quem assiste, e quase ninguém olha para ele antes de comprar ou alugar.

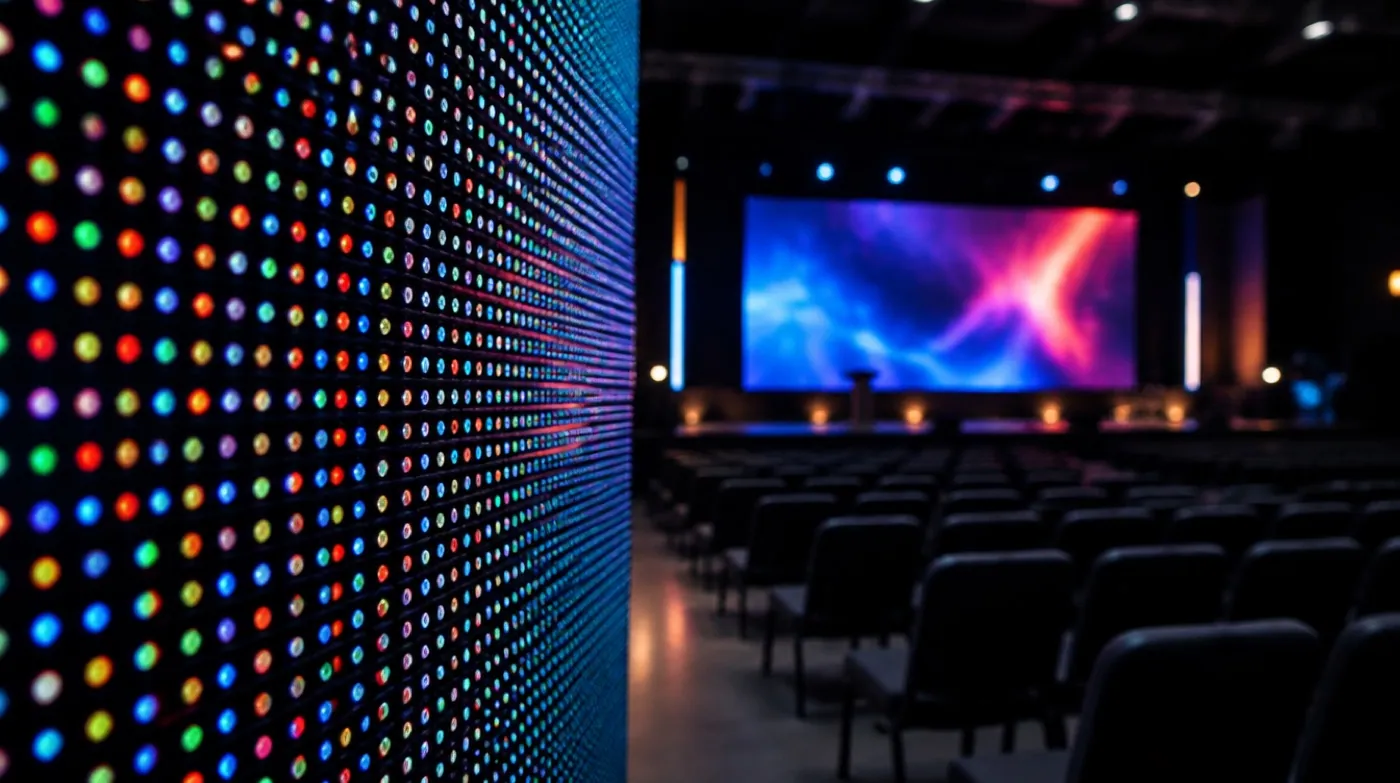

Quem senta na primeira fila do templo olha para o telão novo e vê uma grade de pontinhos. Quem está no fundo vê uma imagem perfeita. É o mesmo telão.
A diferença está num número que aparece na proposta do fornecedor como "P3.9" ou "P2.6" e que quase ninguém pergunta o que significa: o pitch.
O que é pitch
Pitch é a distância, em milímetros, do centro de um ponto de luz até o centro do ponto vizinho. P3.9 quer dizer 3,9 mm entre um pixel e outro. P2.6, 2,6 mm.
Quanto menor o pitch, mais pontos cabem no mesmo metro de tela, e de mais perto a imagem continua parecendo imagem.
A regra da distância
Existe uma regra prática usada por quem vende e instala LED:
Distância mínima, em metros, é mais ou menos o pitch em milímetros.
- P3.9: a partir de uns 4 m a imagem fecha.
- P2.6: a partir de uns 2,6 m.
- P1.9: a partir de uns 2 m.
É a distância em que a imagem começa a fechar. Quem enxerga bem ainda percebe a grade. Para ver com conforto, de letra pequena a rosto, conte duas a três vezes isso.

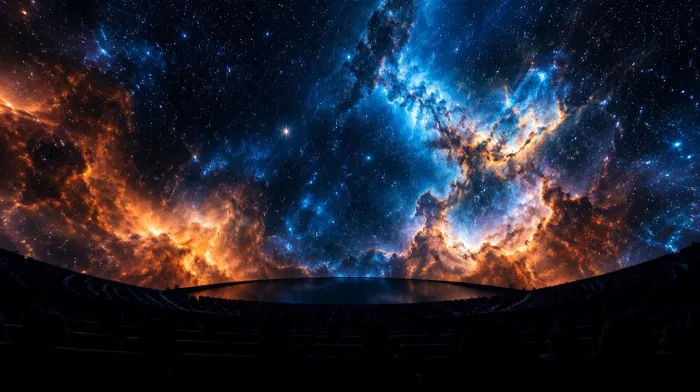

O exemplo mais extremo segue a mesma conta. A tela interna do Sphere, em Las Vegas, tem 9 mm entre pixels. Pela regra, pediria 9 m de distância. A plateia mais próxima senta a uns 49 m.
O pitch também define a resolução
Esse é o ponto que mais surpreende. A resolução de um telão de LED não é escolhida: ela sai da conta entre o tamanho da tela e o pitch.
Um telão de 4 m de largura por 2,25 m de altura em P3.9 tem cerca de 1.024 × 576 pixels. É menos que Full HD, que tem 1.920 × 1.080.
Para um telão de 4 m mostrar Full HD ponto a ponto, o pitch precisa ficar perto de 2,1 mm.
Isso muda o que vai na tela:
- Slide com letra pequena borra. Em 1.024 pixels de largura, a fonte que era legível no monitor vira mancha. Use fonte grande e pouco texto por slide.
- Letra da música funciona bem. Texto grande, poucas linhas, alto contraste: é o conteúdo que o telão de igreja mais mostra, e o que menos sofre.
- A imagem da câmera aguenta. Rosto e plano fechado ficam bem mesmo abaixo de Full HD, porque não dependem de detalhe fino.
Por que o pitch menor custa tanto mais
Com o pitch pela metade, os pontos por m² quadruplicam. Um gabinete padrão de 50 × 50 cm tem:
| Pitch | Pontos por gabinete | Pontos por m² |
|---|---|---|
| P3.9 | 128 × 128 | cerca de 65 mil |
| P2.6 | 192 × 192 | cerca de 147 mil |
| P1.9 | 256 × 256 | cerca de 262 mil |
Passar de P3.9 para P1.9 é pôr quatro vezes mais pontos de luz no mesmo metro quadrado. O preço sobe junto.
Por isso o caminho é o inverso do que parece: primeiro meça a distância da primeira fileira até a tela, depois escolha o maior pitch que funciona daquela distância. Pitch menor do que o necessário é dinheiro que ninguém na plateia vai enxergar.
O sinal que chega no telão
O painel não recebe a imagem direto. Ele tem um processador que recebe HDMI ou SDI e ajusta o sinal para a resolução real da tela.
Dois cuidados evitam a maioria dos problemas:
- Mande o sinal pelo caminho certo. HDMI não foi feito para cabo longo. Se a mesa de corte fica no fundo e o processador do telão fica no palco, leve o sinal em SDI e converta para HDMI perto do processador, com um conversor de SDI para HDMI. O texto sobre HDMI ou SDI explica o porquê.
- Combine o formato antes do evento. Pergunte ao fornecedor do painel que resolução e taxa de quadros o processador aceita. Quando a mesa, o computador do palestrante e o painel falam formatos diferentes, aparece tela preta no meio da apresentação. O projeto Telão, LED e projetor: o sinal certo em cada tela mostra como organizar isso.
E quando a câmera filma o telão
O telão que fica perfeito para a plateia pode aparecer na transmissão com faixas escuras rolando ou ondas coloridas.
- As faixas vêm do descompasso entre a atualização do painel e o obturador da câmera. O ajuste está no texto sobre balanço de branco e obturador. Na hora de alugar ou comprar, pergunte a taxa de atualização do painel: os que são vendidos para uso com câmera costumam informar 3.840 Hz ou mais, e peça esse número no brilho que vai usar, porque a taxa cai quando o painel é escurecido.
- As ondas coloridas são moiré, a grade da tela batendo com a grade do sensor. O texto sobre moiré mostra as soluções, e a mais simples é mudar o enquadramento ou a distância.
Resumo para levar ao fornecedor
- Qual a distância da primeira fileira até a tela? O pitch em mm não deve passar desse número em metros.
- Qual a resolução final do painel com esse pitch e esse tamanho?
- Que formato de sinal o processador aceita, e por qual entrada?
- Qual a taxa de atualização, se a tela vai aparecer na transmissão?
