HDMI ou SDI: até onde vai cada um
A distância entre a câmera e a mesa de corte decide quase tudo no orçamento de uma transmissão. Este é o número que a gente pergunta primeiro.
Quando alguém liga pedindo orçamento de transmissão, a primeira pergunta não é quantas câmeras nem qual resolução. É esta: qual a distância entre a câmera mais longe e a mesa de corte?
Parece detalhe de instalador. Não é. Essa medida define o tipo de cabo, o tipo de câmera, o tipo de mesa e, por consequência, boa parte do orçamento.
O que muda de um para o outro
HDMI e SDI carregam a mesma imagem. A diferença está em como cada um se comporta ao longo do cabo e no que acontece quando o cabo é esbarrado.
| HDMI | SDI | |
|---|---|---|
| Distância prática | até cerca de 15 metros | dezenas de metros, e centenas com fibra |
| Conector | encaixe por pressão | rosca BNC |
| Se alguém tropeça | a imagem some | o conector segura |
| Custo do cabo | baixo | mais alto |
| Onde aparece | câmera fotográfica, computador, ATEM Mini | câmera de estúdio, switcher de rack |

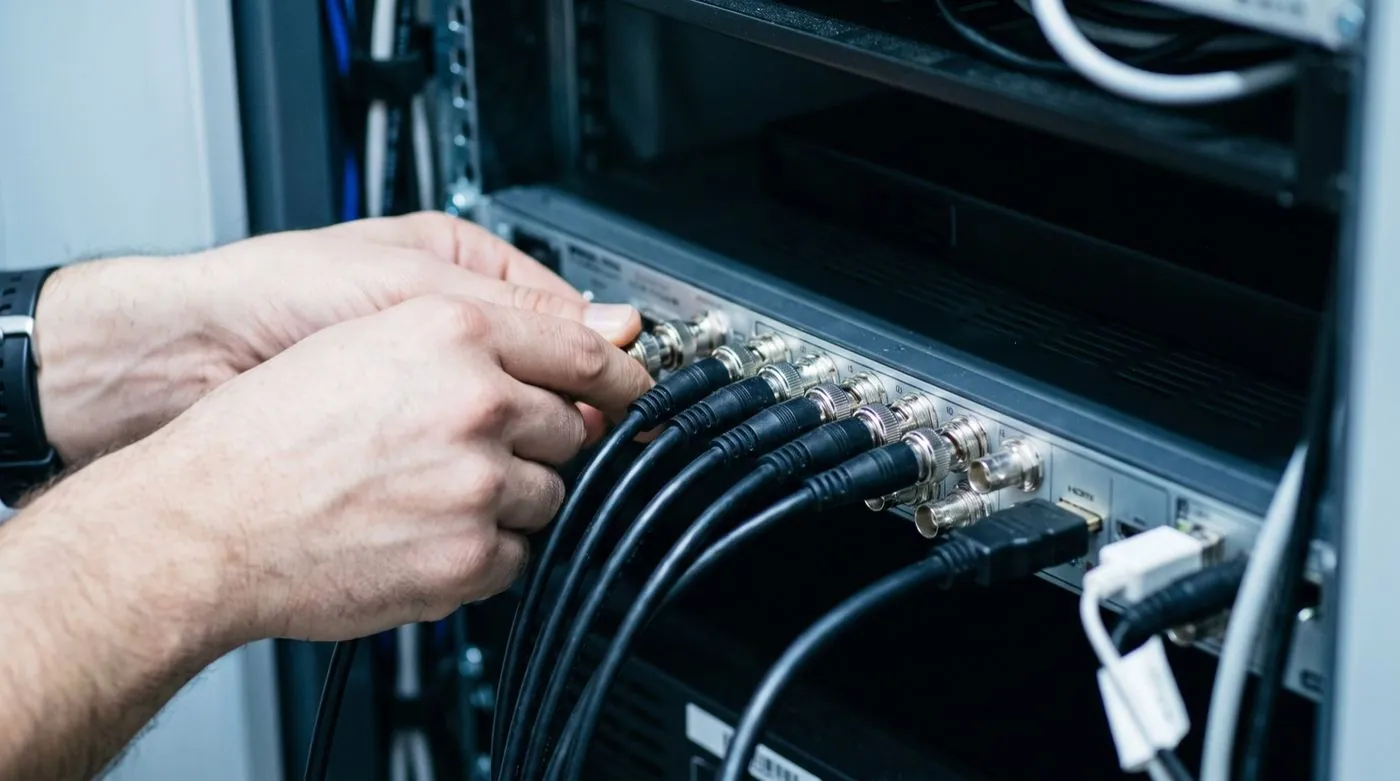

O conector é a parte que ninguém pensa e que mais dá problema. HDMI foi desenhado para ligar um aparelho de DVD na TV da sala, onde o cabo é curto e ninguém passa por cima. Numa igreja, o cabo atravessa o corredor onde as pessoas andam. BNC rosqueia e fica.
A regra prática
Até 15 metros, HDMI resolve. Acima disso, a imagem começa a falhar de um jeito específico: ela não fica ruim aos poucos, ela some. Sinal digital funciona assim, ou chega inteiro ou não chega. O risco é justamente esse: funciona no teste da quinta-feira e cai no domingo, quando a sala está cheia e a temperatura mudou.
Acima de 15 metros, ou com mais de um ambiente, o projeto pede SDI. É o caso do templo com mezanino, do auditório com cabine no fundo, do plenário, do estádio. Nesses lugares, o cabo é obra: passa por eletroduto, sobe forro, entra em canaleta. Refazer depois custa muito mais que fazer certo.
O caminho do meio existe
Nem todo projeto precisa trocar tudo. Duas saídas resolvem a maioria dos casos intermediários:
- Converter nas pontas. Um conversor pequeno em cada extremidade transforma HDMI em SDI e de volta. A câmera continua sendo a que você já tem, o cabo passa a ser coaxial, e a distância deixa de ser problema. É a solução que colocamos no computador da letra que fica longe da mesa, por exemplo.
- Tirar o cabo do caminho. Transmissão de vídeo sem fio resolve a posição onde passar cabo é inviável: a câmera do fundo da sala, a que fica no palco, a de um evento que monta e desmonta no mesmo dia.
Onde isso aparece no orçamento
A escolha entre HDMI e SDI não fica isolada, ela puxa o resto do projeto:
- A câmera muda. Modelos de estúdio existem em versão HDMI e em versão 12G-SDI. A segunda custa mais e entrega retorno de programa, intercom e sinalização de câmera no ar pelo cabo de retorno, que volta da mesa para a entrada SDI da câmera.
- A mesa muda. Mesa de corte compacta trabalha com HDMI. Mesa de rack trabalha com SDI, tem mais entradas e aceita painel de corte físico.
- A instalação muda. SDI quase sempre significa obra de cabeamento, que entra no cronograma e no orçamento como item próprio.
Como a gente decide na prática
Antes de indicar equipamento, a BCTV pergunta três coisas: a distância da câmera mais longe, se o sinal precisa chegar a mais de um ambiente, e se a instalação vai ser fixa ou montada a cada evento.
Com essas três respostas, o projeto praticamente se escreve sozinho. Sem elas, qualquer orçamento é chute, e chute em cabeamento é o tipo de erro que só aparece no dia do ao vivo.
Se você já sabe as suas distâncias, monte o projeto no site e fale com um consultor. Se não sabe, a gente ajuda a medir antes de falar de preço.
