AJA FS-HDR

Conversor universal e sincronizador de quadro em 1U, com processamento Colorfront para HDR e gama ampla em tempo real.

Converte HDR no arCom atraso baixo, o que permite usar durante a transmissão e não só na finalização.
Sincronizador de quadroAlinha o sinal que chega fora do relógio da casa, que é metade do problema de fonte externa.
Processamento ColorfrontA transformação de cor vem de quem faz isso para cinema e transmissão.
Entrega um sinal coerenteCâmeras em padrões diferentes saem no mesmo padrão do outro lado.

Consultar no WhatsApp

Sem preço de vitrine: cada projeto recebe uma proposta sob medida.

2 pontos para conferir antes de escolher

Revenda autorizada AJA
Nota fiscal e garantia do fabricante
Consultoria técnica antes da compra, para a lista fechar junto

Na prática

Evento ao vivo que recebe câmeras de equipes diferentes, cada uma num padrão, e precisa entregar um sinal só.

Antes de escolher

O que o consultor confere com você antes de fechar a lista.

É equipamento de rack, com preço e porte de infraestrutura. Para conversão simples de formato, o UDC-4K resolve.
Definir a cadeia de HDR antes evita comprar o processamento e não usar.

Tirar a dúvida com um consultor

Compare com

Já comparamos com AJA ColorBox e AJA UDC-4K.

Indicado para

Emissoras e produtoras Rádios Igrejas e templos Faculdades e instituições de ensino Estádios e clubes esportivos Eventos corporativos e casamentos Podcast e criadores de conteúdo Órgãos públicos

Ficha técnica

Especificações técnicas

Dados oficiais publicados pela AJA.

Processador HDR/WCG em tempo real: Conversões HDR (HDR para HDR, HDR para SDR, SDR para HDR); Colorimetria (BT.709 e BT.2020)
Transformações de processamento de vídeo: Cada canal de processamento escolhe de forma independente entre: (Colorfront Engine modo TV; Colorfront Engine modo Live; Colorfront Engine modo Film; LUTs 3D BBC HLG; LUTs 3D NBCU; LUTs 3D do usuário; LUTs 3D dinâmicas)

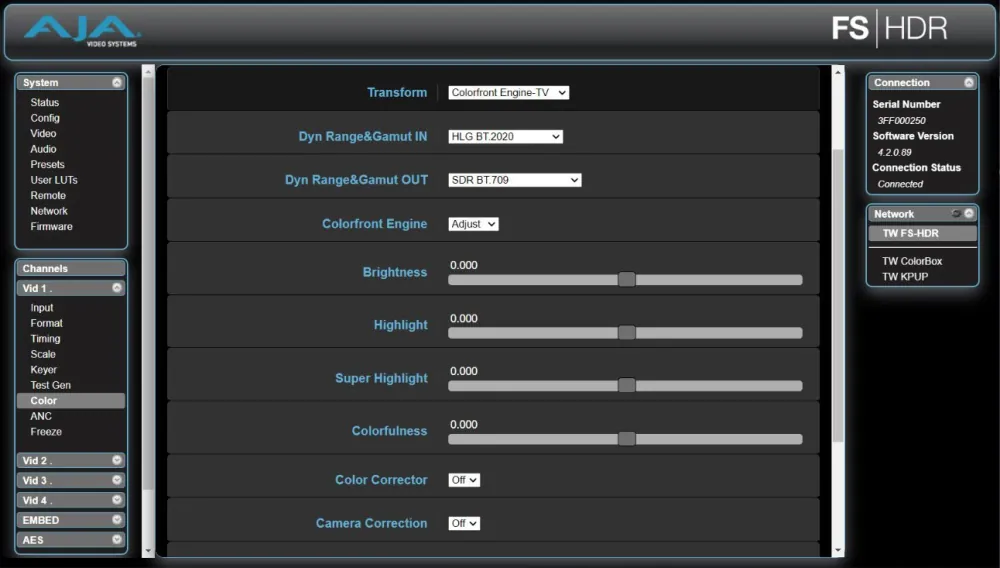

Conversões HDR avançadas com o Colorfront Engine (CFE): Processamento baseado em modelo de percepção humana; Remapeamento de volume de cor otimizado para a percepção; Preserva a intenção criativa original; Controles paramétricos, com funções de HDR e corretor de cor; Modo TV, para aplicações como teledifusão; Modo Live, para aplicações como broadcast, OTT e audiovisual ao vivo; Modo Film, para aplicações como pré-visualização da câmera no set e criação de visual; Faixa dinâmica e gamut de cor de entrada (SDR BT.709 100 nits, SDR Extended BT.709, PQ BT.2020 1000 nits, PQ P3D65 1000 nits, Hybrid Log Gamma BT.2100, HLG Extended BT.709, HLG Extended BT.2100, Sony S-Log3 S-Gamut3, Sony S-Log3 S-Gamut3 Cine, Sony S-Log3 BT.2020, ARRI Log C Wide Gamut, ARRI LogC4 Wide Gamut 4, Panasonic V-Log, RED Log3G10 Wide Gamut, Canon Log 2, Canon Log 3, ACEScct (só no modo Film)); Faixa dinâmica e gamut de cor de saída (SDR BT.709 100 nits, SDR Extended BT.709, PQ BT.2020 1000 nits, PQ BT.2020 ConstrainP3, PQ P3D65 1000 nits, Hybrid Log Gamma BT.2100, HLG Extended BT.709, HLG Extended BT.2100, Sony S-Log3 S-Gamut3, Sony S-Log3 BT.2020, ARRI Log C Wide Gamut, ARRI LogC4 Wide Gamut 4, ACEScct (só no modo Film)); Modo de pré-visualização SDR; Compensação da luz ambiente; Nível de saída PQ: 48 a 4000 nits; Limitação da saída PQ ao espaço de cor P3; Controles de exposição, temperatura de cor e tint; Controles do modo TV (controle de altas luzes: Brightness, Highlight e Super Highlight; correção de cor: lift, gamma, gain e saturação; correção de câmera: exposição, temperatura de cor e tint); Controles do modo Live (correção: lift, gamma e gain; controle de suavidade do SDR; controle ITU-R BT.2408); Controles do modo Film (espaço de correção: LogC, ACEScct ou S-Log3; ACES CDL: offset, power, slope e saturação; seleção de visual A/B; mistura de visual A/B; visuais MasterLook, MasterBroadcast, MasterLookBright, MasterLookCool, MasterLookLowCon, MasterLookSoftColor, MasterLookVivid, MasterLookWarm, MasterPastelD60, MasterPastelD65, Agfa, ARRI K1S1, Bleach, ClassicFilm, Ektachrome, FilmBlended, FilmBlendedLoCon, FujiDI, FujiXD, GenericFilm, Kodachrome, ReversalClassic)
Conversões HDR com LUTs 3D BBC HLG: Mapeamento matemático de faixa dinâmica conforme ITU-R BT.2408 (SDR/BT.709 Scene Referred para HLG/BT.2100 v1.7; SDR/BT.709 Scene Referred para HLG/BT.2100 Strict v1.7; SDR/BT.709 Scene Referred UpMap para HLG/BT.2100 v1.7; SDR/BT.709 Scene Referred UpMap para HLG/BT.2100 Strict v1.7; SDR/BT.709 Display Referred para HLG/BT.2100 v1.7; SDR/BT.709 Display Referred UpMap para HLG/BT.2100 v1.7; SDR/BT.2020 Display Referred para HLG/BT.2100 v1.7; SDR/BT.2020 Display Referred UpMap para HLG/BT.2100 v1.7; PQ 1000 nits Display Referred para HLG/BT.2100 v1.7; PQ 4000 nits Display Referred para HLG/BT.2100 v1.7; S-Log3/BT.2020 100% Scene Referred para HLG/BT.2100 v1.7; S-Log3/BT.2020 200% Scene Referred (SR-Live) para HLG/BT.2100 v1.7; HLG/BT.2100 para SDR/BT.709 Scene Referred v1.7; HLG/BT.2100 para SDR/BT.709 Scene Referred Strict v1.7; HLG/BT.2100 para SDR/BT.709 Display Referred Color Appearance Model v1.7; HLG/BT.2100 para SDR/BT.709 Display Referred Super White v1.7; HLG/BT.2100 para PQ 1000 nits Display Referred v1.7; HLG/BT.2100 para SDR/BT.2020 Display Referred Super White v1.7; SDR/BT.709 Scene Referred UpMap para HLG/BT.2100 para SDR/BT.709 Display Referred v1.7)
Processamento de LUTs 3D NBCU: LUTs NBCU desenvolvidas pela NBCUniversal Media, LLC (1-NBCU_SDR2HLG_DL_v1.1, SDR UpMap para HLG com display light v1.1; 2-NBCU_SDR2HLG_SL_v1, SDR para HLG com scene light v1.0; 3-NBCU_HLG2SDR_DL_v1.1, HLG para SDR com display light v1.1; 4-NBCU_SDR2PQ_DL_v1, SDR UpMap para PQ com display light v1.0; 5-NBCU_PQ2SDR_DL_v1, PQ para SDR com display light v1.0; 7-NBCU_HLG10002PQ_v1, HLG 1000 nits para PQ v1.0)
Processamento de LUTs 3D do usuário: Aceita LUTs 3D próprias de 33 pontos no formato .cube; Interpolação tetraédrica da LUT; Espaço de cor, escala e característica de transferência HDR configuráveis; Memória não volátil para 10 LUTs fixas
Processamento de LUT 3D dinâmica: Aceita aplicativos de terceiros para carregar e exibir LUTs 3D automaticamente; Mostra em tempo real as mudanças feitas no software de origem; Compatível com Pomfort Livegrade Pro; Compatível com TV Logic WonderLookPro
Modos de operação: Modo de quatro canais: quatro processadores de vídeo 2K, HD ou SD independentes; Modo de canal único: um processador de vídeo 4K, UltraHD, 2K, HD ou SD; Modo de canal único ampliado: um processador de vídeo 4K/UltraHD, com saídas simultâneas em 4K/UltraHD e em 2K/HD/SD
Formatos de vídeo: (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (4K) 4096x2160PsF 23.98, 24, 25, 29.97, 30; (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (UltraHD) 3840x2160PsF 23.98, 24, 25, 29.97, 30; (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30; (HD) 1920x1080i 50, 59.94, 60; (HD) 1280x720p 50, 59.94, 60; (SD) 625i 50; (SD) 525i 59.94; YCbCr, 4:2:2, 10 bits
Entrada de vídeo digital: 4x entradas 3G-SDI, 4x BNC; 4x entradas 12G-SDI, 4x fibra ou HD-BNC (módulos SFP opcionais) (módulo SFP coaxial 12G/6G-SDI com HD-BNC duplo; módulo SFP de fibra 12G/6G-SDI monomodo, LC duplo ou simples, SMPTE 297; módulo SFP de fibra 3G-SDI monomodo, LC duplo, LC simples ou SC simples, SMPTE 297; módulo SFP de fibra 3G-SDI multimodo, LC duplo ou simples, SMPTE 297); 12G/6G/3G/HD/SD, SMPTE 259/292/424/2081/2082 (12G/6G-SDI single link, com módulo SFP opcional; 3G-SDI quad link nível A ou B dual link (4x 3G), SMPTE 425-5; 3G-SDI dual link nível B dual stream (2x 3G), SMPTE 425-3; 3G-SDI single link nível A, B dual link ou B dual stream, SMPTE 425; HD-SDI quad link (4x 1.5G); HD-SDI dual link (2x 1.5G), SMPTE 372; HD/SD single link); Mapeamento de pixels da entrada 4K/UltraHD em quadrantes ou 2SI (Two Sample Interleave); Seletor 8x1 que alimenta os processadores de vídeo
Saída de vídeo digital: 4x saídas 3G-SDI, 4x BNC; 4x saídas 12G-SDI, 4x fibra ou HD-BNC (módulos SFP opcionais) (módulo SFP coaxial 12G/6G-SDI com HD-BNC duplo; módulo SFP de fibra 12G/6G-SDI monomodo, LC duplo ou simples, SMPTE 297; módulo SFP de fibra 3G-SDI monomodo, LC duplo, LC simples ou SC simples, SMPTE 297; módulo SFP de fibra 3G-SDI monomodo, LC duplo, SMPTE 297; módulo SFP de fibra 3G-SDI multimodo, LC duplo ou simples, SMPTE 297); 12G/6G/3G/HD/SD, SMPTE 259/292/424/2081/2082 (12G/6G-SDI single link, com módulo SFP opcional; 3G-SDI quad link nível A ou B dual link (4x 3G), SMPTE 425-5; 3G-SDI dual link nível B dual stream (2x 3G), SMPTE 425-3; 3G-SDI single link nível A, B dual link ou B dual stream, SMPTE 425; HD-SDI quad link (4x 1.5G); HD-SDI dual link (2x 1.5G), SMPTE 372; HD/SD single link); Mapeamento de pixels da saída 4K/UltraHD em quadrantes ou 2SI (Two Sample Interleave)
(HD) 720p 59.94 (para entradas de vídeo em 23.98 e 59.94): A saída de monitoramento é uma cópia da saída principal; 1x BNC, 1x saída 3G-SDI (3G-SDI/HD/SD, SMPTE 259/292/424, 10 bits; 4K/UltraHD convertido automaticamente para 2K/HD; saída SDI de monitoramento configurável quando o FS-HDR opera no modo de canal único ampliado; formatos de vídeo: (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60; (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30; (HD) 1920x1080i 50, 59.94, 60; (HD) 1280x720p 50, 59.94, 60; (SD) 625i 50; (SD) 525i 59.94; transformações: Colorfront Engine modo TV, com 4/5 opções de faixa dinâmica e gamut na entrada/saída; Colorfront Engine modo Live, com 16/11 opções; Colorfront Engine modo Film, com 17/12 opções; LUTs BBC HLG, com 19 LUTs; LUTs NBCU, com 6 LUTs; LUTs do usuário, com 10 LUTs); 1x HDMI, 1x saída HD (2K/HD/SD, HDMI v1.4a; 4K/UltraHD convertido automaticamente para 2K/HD; geração de infoframe HDR para monitores HDR conforme HDMI v2.0b e CTA-861-G; controle de recorte)
Processamento de vídeo: Desentrelaçador adaptativo a movimento, ajustável; Controles de proc amp; Corretor de cor; Legalizador; Conversão de taxa de quadros, com remoção e inserção de cadência de filme (3:2, 1:2, 2:1, 2:3); Atraso ajustável de 0 a 20 quadros, com ajuste de temporização H e V em linhas e pixels; Congelamento (manual ou na perda de sinal) em preto ou no último quadro bom; Gerador de matte para preenchimento de fundo; Gerador de teste de vídeo com padrões SDR e HDR; Atraso nominal de vídeo em HD/SD: 2 quadros (taxa normal), 4 quadros (alta taxa)
Dados auxiliares: Passagem direta de todos os pacotes ANC embutidos quando o formato de saída é igual ao de entrada; Tradução e passagem direta de timecode auxiliar (LTC, VITC1, VITC2) em várias conversões; Passagem direta de SCTE-104 e closed caption em várias conversões; Conversão de closed caption (CEA-608/CEA-708); Detecção de AFD na entrada, controle da conversão para baixo e passagem direta ou substituição na saída; VPID de colorimetria e característica de transferência configurável na saída SDI
Conversão de formato: Converte qualquer formato de entrada aceito em qualquer formato de saída aceito dentro da mesma família de taxa de quadros. As três famílias são: (59.94, 29.97, 23.98; 50, 25; 60, 30, 24)
Escalonamento: Disponível em 2K/HD/SD (zoom de aproximação e afastamento, reposicionamento, região de interesse (ROI))
Conversão de taxa de quadros, com remoção e inserção de cadência de filme (3:2): Com perda de entrada: congela, fica em preto ou silencia; Zoom 14:9: imagem 4:3 com leve zoom para preencher 14:9, com barras pretas nas laterais; Zoom letterbox: imagem com zoom para preencher a tela inteira; Zoom largo: combina zoom e esticamento horizontal para preencher a tela 16:9, com pequena alteração na proporção
Pillar 14x9: imagem 4x3 com leve zoom para preencher 14x9, com barras pretas nas laterais: Com perda de entrada: congela, fica em preto ou silencia; Anamórfico: tela cheia; Recorte: a imagem é recortada para caber no novo tamanho de tela; Recorte: a imagem é recortada para caber no formato de saída
Conversão de proporção de SD para SD: Letterbox: transforma material SD anamórfico em imagem letterbox; Recorte H: estica a imagem na horizontal e transforma SD anamórfico em quadro cheio; Pillarbox SD: imagem anamorfizada no centro da tela, com bordas pretas à esquerda e à direita; Recorte V: transforma material SD letterbox em imagem anamórfica
Entrada de áudio digital: Taxa de amostragem de 48 kHz; 8x entradas SDI embutidas, com 16 canais cada (128 canais, 24 bits (20 bits em SD), SMPTE 272/299); 8x entradas AES balanceadas (16 canais), 1x DB-25 (16 canais, 24 bits, AES-3); 2x entradas MADI, 1x BNC e 1x fibra ST (128 canais, 24 bits, AES-10)
Saída de áudio digital: Taxa de amostragem de 48 kHz; 1x saída SDI embutida por processador de vídeo, com 16 canais cada (16 canais no modo de um processador, 24 bits (20 bits em SD), SMPTE 272/299; 64 canais no modo de quatro processadores, 24 bits (20 bits em SD), SMPTE 272/299); 8x saídas AES balanceadas (16 canais), 1x DB-25 (16 canais, 24 bits, AES-3); 2x saídas MADI, 1x BNC e 1x fibra ST (128 canais, 24 bits, AES-10)
Processamento de áudio: Matriz de áudio mono 277x208, com roteamento de 1 para 1 e de 1 para vários (entradas: 128 embutidas, 16 AES, 128 MADI, 2 mixdowns estéreo, 3 do gerador de tom; saídas no modo de quatro canais: 16 AES, 128 MADI, 64 embutidas; saídas no modo de canal único: 16 AES, 128 MADI, 16 embutidas); Ajuste por canal na entrada (ganho de +18 a -18 dB em passos de 0,5 dB; inversão de fase); Ajuste por par de canais na entrada (atraso de -16 ms a +1 s em passos de 20,8 µs); O atraso de áudio pode acompanhar automaticamente os ajustes de atraso do vídeo; Dois processadores independentes de mixdown de 5.1 ou 7.1 para estéreo, com ajuste de ganho; Conversão de taxa de amostragem de alta qualidade em todas as entradas de áudio; Desvio da conversão de taxa para áudio não PCM (Dolby E, AC-3 etc.); Gerador de tom de áudio (mudo, 400 Hz, 1 kHz)
Entrada de referência: Externa, 2x BNC (em loop, sem terminação; black burst ou sincronismo tri-level)
Genlock: Trava na referência externa; Trava nas entradas SDI 1 a 8; Modo livre, com oscilador de cristal compensado por temperatura
Interface de rede: 1x RJ-45, Ethernet 10/100/1000; Servidor web embutido para controle remoto; Interface REST; SNMP
Interface de uso: Tela; Teclado com LEDs de estado; Dois botões giratórios com clique; Indicadores de alarme completos
Predefinições: Os modos de quatro canais e de canal único aceitam 40 predefinições de sistema cada
GPI: 1x conector D de 25 pinos (quatro entradas GPI com isolamento óptico; quatro saídas GPO com isolamento óptico)
Dimensões (L x P x A): 17.5" x 16.0" x 1.75" (1RU) (444.5 x 406.4 x 44.45 mm)
Peso: 7.9 lb (3.6 kg)
Alimentação: 100-240 VCA, 50/60 Hz (duas fontes redundantes), 55 W típico, 70 W no máximo
Ambiente: Temperatura de operação: 0 a 40 °C; Temperatura de armazenamento (desligado): -40 a 60 °C; Umidade relativa de operação: 10 a 90%, sem condensação; Altitude de operação: até 3.000 metros
