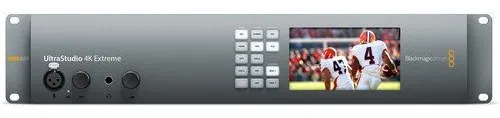

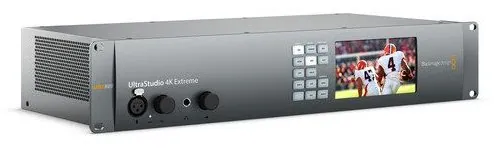

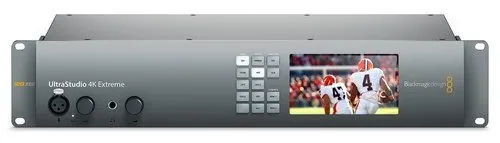

UltraStudio 4K Extreme 3
Entra e sai vídeo pelo computador, em 12G-SDI, HDMI e óptico, com um canal. A caixa externa mais completa da linha, com fibra e processamento acelerado, para ilha de alto desempenho.
- Entra e sai vídeoÉ a primeira coisa a conferir: placa de entrada não serve para monitorar, e placa de saída não grava.
- Conectores: 12G-SDI, HDMI e ópticoDefine com o que ela conversa sem conversor no meio.
- Capacidade de um canalQuantas fontes ou destinos a mesma placa atende ao mesmo tempo.
- Caixa externaLiga por cabo, sem abrir o computador, o que serve em notebook e em ilha móvel.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada Blackmagic Design
- Assistência técnica oficial Blackmagic, via parceria com a Pinnacle Broadcast
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
A caixa externa mais completa da linha, com fibra e processamento acelerado, para ilha de alto desempenho.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- Confirme que o computador tem o encaixe e o desempenho necessários. A placa é metade da conta.
- Entrada e saída não são a mesma coisa. Escolher errado aqui é o engano mais comum da categoria.
- Para transmitir sem depender de computador, o caminho é uma mesa que transmite sozinha.
Compare com
Já comparamos com Blackmagic ATEM Mini Pro ISO.
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela Blackmagic Design.
Conexões26
- Entradas de Vídeo SDI
- 2 a 12 Gb/s e 2 a 6 Gb/s para SD/HD/2K/4K.
Suporta ligação única/dupla/quádrupla 4:2:2/4:4:4 2D/3D alternável. - Saídas de Vídeo SDI
- 2 a 12 Gb/s e 2 a 6 Gb/s para SD/HD/2K/4K.
Suporta ligação única/dupla/quádrupla 4:2:2/4:4:4 2D/3D alternável. - Taxas SDI
- 270Mb, 1.5G, 3G, 6G, 12G.
- SDI Óptico
- Suporta 2 módulos SMPTE opcionais.
- Saída Loop de Vídeo SDI
- 4 x SD/HD/2K/4K com reclocking, conectadas às entradas correspondentes.
- Saídas Repetidas de Vídeo SDI
- 2 a 12 Gb/s e 2 a 6 Gb/s para SD/HD/2K/4K.
Suporta ligação única/dupla/quádrupla 4:2:2/4:4:4 2D/3D alternável. - Entradas de Vídeo Analógico
- 1 x YUV componente em 3 BNCs.
1 x composto NTSC/PAL em 1 BNC. - Saídas de Vídeo Analógico
- 1 x YUV componente em 3 BNCs.
1 x composto NTSC/PAL em 1 BNC. - Entradas de Áudio Analógico
- 4 canais de áudio analógico balanceado profissional via conectores XLR e 2 canais não balanceados via conectores RCA de uso doméstico.
- Saídas de Áudio Analógico
- 4 canais de áudio analógico balanceado profissional via conectores XLR.
- Entradas/Saídas de Fibra Óptica (Opcional)
- 2 x fibra óptica a 12 Gb/s.
- Entradas de Áudio AES/EBU
- 2 canais não balanceados com conversor de taxa de amostragem no conector BNC.
- Saídas de Áudio AES/EBU
- 2 canais não balanceados no conector BNC.
- Entradas de Áudio SDI
- 16 canais embutidos em SD/HD/2K/4K.
- Saídas de Áudio SDI
- 16 canais embutidos em SD/HD/2K/4K.
- Entradas de Vídeo HDMI
- Conector HDMI 2.0 tipo A com suporte para 2160p60.
- Saídas de Vídeo HDMI
- Conector HDMI 2.0 tipo A com suporte para 2160p60.
- Entradas de Áudio HDMI
- 8 canais embutidos em SD/HD/4K.
- Saídas de Áudio HDMI
- 8 canais embutidos em SD/HD/4K.
- Entrada Mic
- 1 x entrada de microfone 48 V via conector XLR.
Alimentação fantasma alternável via controle de software. - Entrada de Código de Tempo
- 1 x entrada XLR.
- Saída de Código de Tempo
- 1 x saída XLR.
- Entrada de Sincronização
- 1 x entrada de referência. Tri‑Sync ou Black Burst.
- Saída de Sincronização
- 1 x saída loop de referência. Tri‑Sync ou Black Burst.
- Interface do Computador
- Thunderbolt™ 3 (apenas Mac OS e Windows), PCI Express 2ª geração de 4 vias.
- Alimentação
- 2 x fontes de alimentação internacionais AC integradas, com plugue IEC C14. 100-240 V, 50-60 Hz.
Software3
- Software Incluído
- DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility e Blackmagic driver no Mac OS and Windows. Media Express, Blackmagic Desktop Video Utility e Blackmagic driver no Linux.
- Atualização do Software Interno
- Firmware integrado no driver do software. O driver do software carrega as atualizações na inicialização do sistema ou via atualizador de software.
- Outros aplicativos com suporte incluem:
- The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Derivative TouchDesigner, Assimilate Scratch, Burst Video WebClip2Go, Burst Video [REC]Marker, Zoom.
Padrões de Vídeo SDI13
- Padrões de Vídeo SD
- 525i59.94 NTSC, 625i50 PAL
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60 - Padrões de Vídeo 2K
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
- Padrões de Vídeo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
- Padrões de Vídeo 4K
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
- Padrões de Vídeo 3D
- 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48, 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI - Conformidade SDI
- SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 435, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2082-10, SMPTE ST2108‑1, ITU-R BT.656 e ITU-R BT.601.
- Suporte a Metadados SDI
- RP 188/SMPTE 12M-2 e audiodescrição fechada.
- Amostragem de Áudio SDI
- Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.
- Amostragem de Vídeo SDI
- 4:4:4 e 4:2:2.
- Espaço de Cor SDI
- REC 601, REC 709, REC 2020.
- Suporte a HDR
- Empacotamento de metadados HDR, características de transferência HLG e PQ.
- Configuração SDI
- A saída SDI é configurável para 3 Gb/s de ligação quádrupla via Blackmagic Desktop Video Utility. Ao usar 12 Gb/s de ligação única em SDI A ou 6 Gb/s de ligação dupla em SDI A e B, SDI C e D farão a saída de HD com conversão descendente.
Padrões de Vídeo HDMI12
- Padrões de Vídeo SD
- 525i59.94 NTSC, 625i50 PAL
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60 - Padrões de Vídeo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
- Padrões de Vídeo 4K
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
- Padrões de Vídeo 3D
- 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60 - Amostragem de Áudio HDMI
- Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.
- Amostragem de Vídeo HDMI
- 4:4:4, 4:2:2 e 4:2:0
- Espaço de Cor HDMI
- REC 601, REC 709, REC 2020.
- Suporte a HDR
- Empacotamento de metadados estáticos HDR, características de transferência HLG e PQ.
- Configuração HDMI
- HDMI 2.0b suporta Cor Profunda e HDR. Configura-se automaticamente ao display conectado.
- Suporte Multitaxa
- Conexões de vídeo SDI e HDMI alternáveis entre SD/HD/UHD e 4K. Conexões de vídeo componente analógico alternáveis entre SD e HD.
- Proteção contra Cópia
- A entrada HDMI não é capaz de captar fontes HDMI com proteção contra cópia. Confirme sempre a propriedade de direitos autorais antes da captura ou distribuição de conteúdo.
Controle2
- Painel de Controle Integrado
- 14 botões para seleção de entrada. Visor colorido de 5 polegadas.
- Controle de Dispositivos
- 2 x controle de deck RS‑422.
Processamento9
- Codificação
- Codificador H.265 baseado em hardware, em tempo real.
- Conversão Descendente Ultra HD
- Conversor descendente de hardware integrado e de alta qualidade com saída final de Ultra HD para HD com sinal de conversão descendente nas saídas SDI C & D e na saída HDMI quando conectada a uma TV somente HD.
- Conversão Descendente HD para SD
- Conversor de hardware integrado e de alta qualidade com saída final de HD para SD em sinal de conversão descendente na saída SDI B, componente e composto NTSC/PAL. Saída SD selecionável entre os estilos letterbox, 16:9 anamórfico e 4:3 corte central.
- Conversão Ascendente HD
- Conversor ascendente de SD para HD de alta qualidade em software integrado à entrada. Selecionável entre Zoom 16:9 ou Anamórfico.
- Conversão Cruzada HD
- Conversão cruzada de hardware integrada e de alta qualidade de 720p para 1080i e 1080HD para 720p na reprodução.
- Efeitos em Tempo Real
- Efeitos internos Final Cut Pro X, DaVinci Resolve. Efeitos Adobe Premiere Pro CC Mercury Playback Engine. Efeitos internos Avid Media Composer.
- Conversão do Espaço de Cor
- Em tempo real, baseada em hardware.
- Processamento 3D
- Captura e reprodução de fluxo duplo com empacotamento de quadro.
- Instalação Física
- Requer um computador com uma porta Thunderbolt ou um compartimento PCI Express disponível. Blackmagic PCI Express Cable Kit disponível separadamente para conexão de PCI Express 3ª geração de alta velocidade. Por favor verifique as páginas de suporte para obter todos os requisitos técnicos do sistema.
Especificações Ambientais3
- Temperatura Operacional
- 5° a 40° C (41° a 104° F)
- Temperatura de Armazenamento
- -20° a 45° C (-4° a 113° F)
- Umidade Relativa
- 0% - 90% sem condensação
