Mesa de corte de vídeo: o que é e quando você precisa de uma

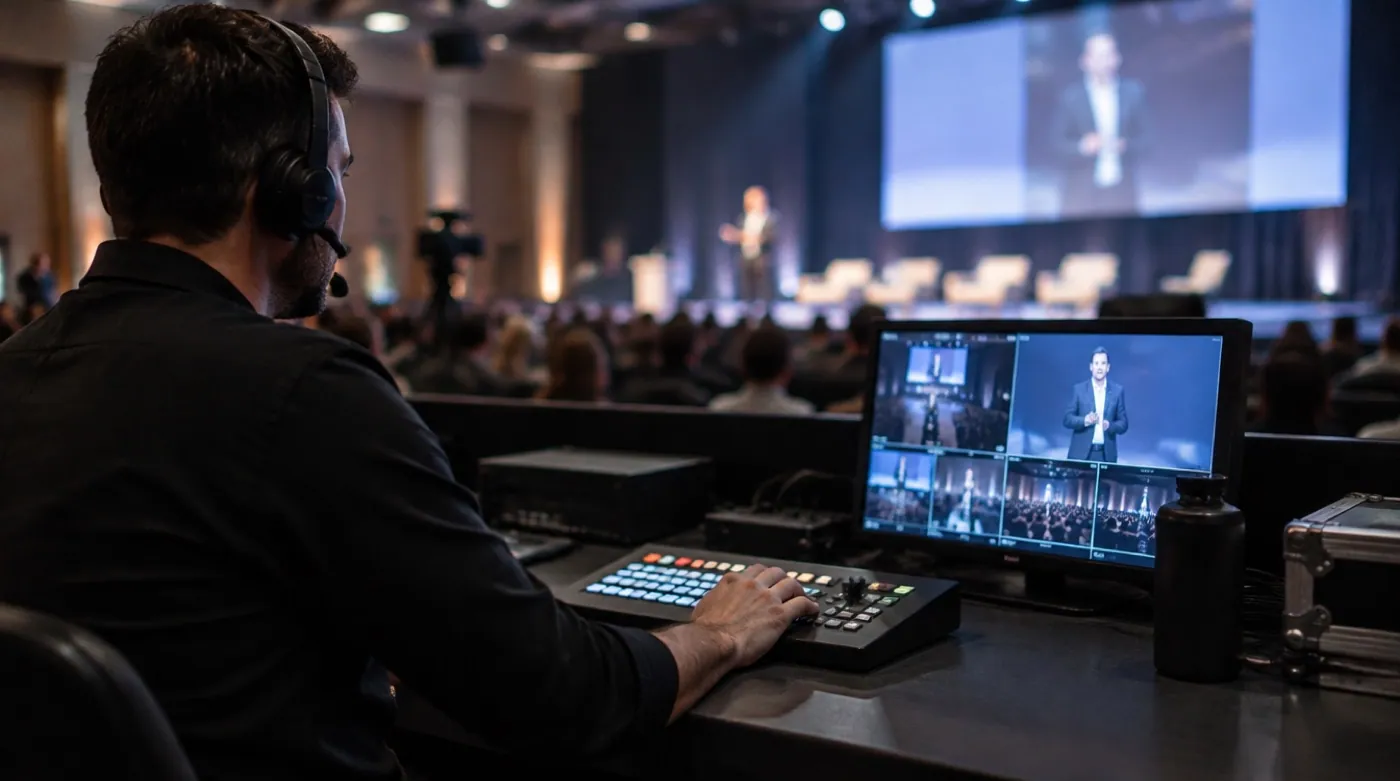

Mesa de corte de vídeo, também chamada de switcher, é o equipamento que recebe vários sinais de vídeo (câmeras, computador, vídeos prontos) e escolhe, em tempo real, qual deles sai para o público. O que sai dela é o programa: o vídeo que vai para o telão, para a gravação ou para a transmissão. Quem corta de uma câmera para outra durante um evento está operando uma mesa.

Se você tem uma câmera só e nada mais para mostrar, não precisa de uma. A conta muda quando entra a segunda fonte.

O que a mesa faz

• Corte e transição. Troca de uma fonte para outra no mesmo instante (corte seco) ou com efeito de passagem, como o fade. Nas mesas ATEM, a Blackmagic lista mix, dip, wipe e as transições por DVE.
• Imagem dentro da imagem (PIP). O palestrante em um canto e os slides ocupando o resto. É feito por um efeito de vídeo digital, o DVE, e é o que a maioria dos eventos híbridos usa.
• Chroma key. Troca o fundo verde por outra imagem. A linha ATEM Mini Pro tem chave croma avançada, e o ATEM Mini Extreme traz quatro chaveadores croma upstream.
• Gráficos. Nome do palestrante, logomarca do patrocinador, tela de intervalo. A mesa guarda essas imagens e anima clipes. Na linha ATEM Mini, a Blackmagic informa que a duração máxima de um clipe varia com o modelo e a resolução: até 800 quadros em 720p, 400 em 1080p e 200 em 2160p.
• Saída de programa. Uma ou várias saídas para telão, monitor do palco e gravador. Nas mesas maiores existem ainda saídas auxiliares, que mandam uma fonte específica para um destino específico.
• Gravação. Vários modelos gravam o programa direto em disco USB, conforme o modelo. Os modelos ISO guardam também cada câmera separada, o que muda a edição depois. O texto sobre gravação ISO explica quando isso se paga.
• Transmissão. Parte das mesas tem o motor de streaming por hardware: o ATEM Mini Pro envia por RTMP e SRT direto da porta de rede, sem computador no meio. Todas as mesas ATEM Mini aparecem para o computador como webcam por USB.

Sinais de que você precisa de uma

Mais de uma câmera. Duas câmeras já pedem alguém decidindo qual está no ar. Sem mesa, a alternativa é trocar cabo ou editar depois.

Slides, vídeo ou computador na mesma tela que a câmera. Se o palestrante, a apresentação e um vídeo institucional precisam se revezar ou aparecer juntos, é trabalho de switcher.

Retorno e saída para mais de um destino. Telão no auditório, monitor no palco para o palestrante e transmissão para fora, cada um com um sinal. Uma mesa distribui isso com saídas separadas.

Gravação que precisa de qualidade. Se o evento vira material de venda, curso ou prestação de contas, vale gravar o programa e, em muitos casos, cada câmera.

Evento que se repete. O que serve para uma palestra isolada não serve para um congresso com três salas, em que a mesma estrutura precisa funcionar todo dia sem remontagem às pressas.

Os tamanhos de mesa

Compacta, com entradas HDMI. É a linha ATEM Mini: quatro entradas no Pro e no Pro ISO, oito no Extreme e no Extreme ISO G2, segundo a página oficial. Cabe numa mochila e o operador trabalha olhando a própria tela. A escolha entre os quatro modelos está em ATEM Mini Pro, Pro ISO, Extreme ou Extreme ISO: qual escolher. Se a dúvida é entre uma mesa e um aparelho tudo em um, com tela e mixer no mesmo chassi, veja ATEM Mini Extreme ISO G2 ou estúdio portátil.

De rack, com entradas SDI. O ATEM Television Studio tem seis versões: a HD8, com oito entradas 3G-SDI, a 4K8, com oito entradas 12G-SDI para Ultra HD, e variantes com gravação ISO e com 2 TB de armazenamento interno. Traz painel de corte físico integrado, dois leitores de mídia e dois chaveadores downstream, segundo a Blackmagic. Acima disso fica a família ATEM Constellation, que vai de 10 entradas SDI (1 M/E) a 80 entradas (4 M/E Constellation 4K Plus, de 4 RU), em HD ou Ultra HD. M/E é o bloco de corte da mesa: mais M/E permite montar mais composições ao mesmo tempo.

Entre os dois grupos, a diferença que mais pesa na prática é o cabo. HDMI é o conector de câmera fotográfica e computador e pede cabos curtos; SDI trava no conector BNC, vai longe e é o padrão de câmera de estúdio. O limite de distância de cada um está em HDMI ou SDI: até onde vai cada um.

O que a BCTV pergunta antes de indicar

1. Quantas fontes entram ao mesmo tempo? Conte câmeras, computadores e players, e some uma de folga. É o erro mais comum: comprar a mesa de quatro entradas para quem já tem quatro fontes.
2. Qual a distância da câmera mais longe? Define HDMI ou SDI, e portanto a família da mesa.
3. Quem opera? Uma pessoa sozinha se vira bem com tela e mouse. Congresso com equipe pede painel físico, e as mesas Television Studio e Constellation já trazem painel de controle integrado.
4. Para onde vai o sinal? Só gravar, só transmitir ou os dois, mais telão e retorno. Cada destino ocupa uma saída.
5. O que precisa ficar guardado? Só o programa ou cada câmera. Isso pesa no orçamento e define o tipo de disco.
6. A instalação é fixa ou montada a cada evento? Mesa de rack em instalação fixa é uma conversa; mesa que viaja numa case é outra.

No orçamento, a mesa raramente é o item que decide. O que pesa é o que ela exige em volta: conversores, cabeamento SDI, discos rápidos para gravação, monitor de programa e o tempo de montagem e teste. Um projeto de congresso com várias fontes mostra isso melhor do que uma lista de equipamentos; veja o projeto de congresso.

Como começar

Leve para a conversa quatro dados: número de fontes, distância da câmera mais longe, quem opera e o que precisa ficar gravado. Com eles, a indicação costuma sair rápido. Se preferir ver a estrutura montada, escolha um projeto pronto parecido com o seu evento, ou fale com um consultor da BCTV e a gente monta o orçamento a partir da sua realidade.
