DeckLink: qual placa de captura SDI escolher

DeckLink é a linha de placas de captura e saída de vídeo profissional da Blackmagic Design. Ela leva o sinal SDI (e, em vários modelos, HDMI) direto para dentro do computador, para que programas como DaVinci Resolve, OBS, Premiere Pro e Wirecast recebam a câmera ou a mesa de corte, ou devolvam imagem para um monitor, um telão ou um rack. Para escolher o modelo, três perguntas resolvem quase tudo: quantos sinais ao mesmo tempo, que velocidade de SDI e qual slot o computador tem livre.

Não é placa de captura de jogo

Quem procura "placa de captura" encontra primeiro as caixinhas USB feitas para quem joga e transmite o console. Elas são pensadas para HDMI e para esse uso. O projeto de emissora, igreja grande ou produtora pede outra coisa:

• Conector. A DeckLink tem SDI com conector BNC, que trava no cabo com um quarto de volta e vai bem mais longe que o HDMI, como explicamos em HDMI ou SDI: até onde vai cada um.
• Entrada e saída. A DeckLink não só captura: vários modelos também reproduzem, e boa parte dos modelos SDI, como a Duo 2 e a Quad 2, tem entrada de sincronismo (Tri-Sync ou Black Burst), item que a equipe de estúdio usa para alinhar todos os equipamentos.
• Quantidade de sinais. Uma única DeckLink pode receber várias câmeras, como mostramos abaixo.
• Formato. Vários modelos chegam a Ultra HD.

Para que ela serve na prática

• Captura de câmera ou mesa. O sinal SDI de uma câmera de estúdio ou de uma mesa de corte entra no computador para gravar, transmitir ou editar.
• Saída de programa. O que o computador monta (gráficos, replays, a própria timeline do Resolve) sai por SDI ou HDMI para monitor, telão ou mesa.
• Várias câmeras em um só computador. A placa multicanal entrega cada câmera como uma entrada separada para o software de produção.

Como escolher: canais, velocidade e slot

Canais. Cada conector SDI independente é um canal. Segundo a Blackmagic, a DeckLink Duo 2 tem 4 canais SDI, cada um configurável como entrada ou saída, e a DeckLink Quad 2 tem 8. A DeckLink Quad HDMI Recorder recebe 4 entradas HDMI. Se a produção tem quatro câmeras em SDI indo direto para o computador, o modelo de 4 canais é o ponto de partida. Se a mesa de corte já junta as câmeras e o computador recebe só o programa, um canal basta, e pagar por mais é dinheiro parado.

Velocidade de SDI. É o que define a resolução máxima.

• 3G-SDI: Duo 2 e Quad 2, até 1080p60.
• 6G-SDI: DeckLink SDI 4K, Studio 4K, Mini Recorder 4K e Mini Monitor 4K. Os dois modelos Mini chegam a 2160p30: o Mini Recorder 4K só captura, e o Mini Monitor 4K só reproduz.
• 12G-SDI: a DeckLink 4K Extreme 12G, com 2 entradas e 2 saídas SDI e 1 entrada e 1 saída HDMI, até 2160p60.

Isso importa porque a câmera e o cabo precisam falar a mesma velocidade. Uma placa 12G num sistema todo em 3G não melhora nada, e uma placa 3G num sistema Ultra HD não recebe o sinal.

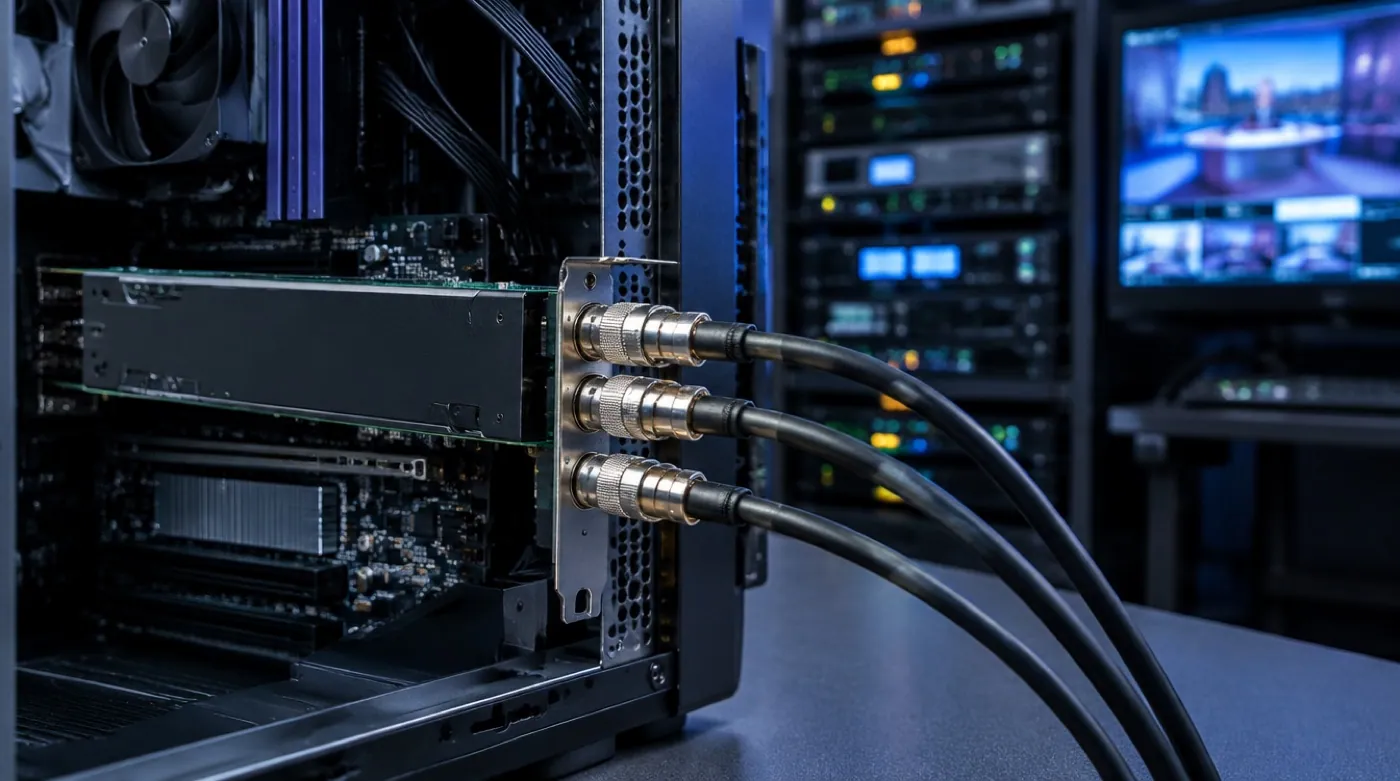

Slot. Aqui a conversa sai do catálogo e vai para o computador. As páginas técnicas da Blackmagic indicam PCI Express de 2ª geração com 4 vias para a SDI 4K, a Studio 4K, a Duo 2 e as Mini 4K, e de 2ª geração com 8 vias para a Quad 2 e a 4K Extreme 12G. A Quad HDMI Recorder pede PCI Express de 3ª geração com 8 vias.

Há versões de perfil baixo (Duo 2 Mini, Mini Recorder 4K, Mini Monitor 4K), para gabinete compacto. E há uma regra de Mac: para vários desses modelos, a Blackmagic informa que o sistema precisa ser um Mac Pro com slots PCI Express.

O erro comum: comprar a placa antes de olhar o computador

O erro que mais vemos é escolher o modelo pelo número de entradas e só depois descobrir que o computador não tem slot livre do tamanho certo, ou que o slot que existe divide as vias com a placa de vídeo. Notebook e Mac sem slot ficam de fora de qualquer placa PCIe. Também é comum esquecer o cabo e o conversor: uma câmera que sai em HDMI precisa de um conversor para SDI, como o Micro Converter HDMI to SDI 12G, antes de chegar à placa.

Por isso, antes de indicar, a BCTV pergunta: qual é o computador (marca, modelo e slots livres), quantas fontes entram ao mesmo tempo, se há saída de volta, em que resolução e em que programa. A resposta muda o modelo e também o orçamento, porque cabo BNC, conversores e até a troca do computador entram na conta.

Quando a UltraStudio faz mais sentido

A UltraStudio faz o mesmo trabalho numa caixa externa que liga por Thunderbolt, sem abrir o computador. Vale quando:

• o computador é notebook ou Mac sem slot PCIe;
• o equipamento sai de um lugar para o outro, como em externa ou evento;
• a instalação precisa ser simples, sem mexer em gabinete.

Segundo a Blackmagic, a UltraStudio HD Mini tem 3G-SDI e HDMI e funciona só com a energia do Thunderbolt. A UltraStudio 4K Mini tem 12G-SDI e HDMI e trabalha até 2160p60. E a UltraStudio 4K Extreme 3, para estúdio e rack, soma 12G-SDI, codificação H.265 por hardware e timecode.

A regra que usamos: quem tem torre ou servidor de rack e várias câmeras vai de DeckLink; quem circula, ou tem um sinal só e um notebook, vai de UltraStudio.

Linha em mudança

A Blackmagic renovou parte da linha, e alguns modelos da geração anterior, como a DeckLink Mini Recorder e a Mini Monitor sem o "4K" no nome, saíram do site. Placa antiga continua funcionando, mas a indicação para projeto novo é sempre um modelo que está hoje em blackmagicdesign.com.

O próximo passo

Se você já tem computador, câmeras e programa definidos, fale com um consultor e leve o modelo do computador e o número de sinais: com isso a gente indica a placa e fecha o cabeamento. Para ver como isso fica montado, veja o projeto de produção remota de emissora.
