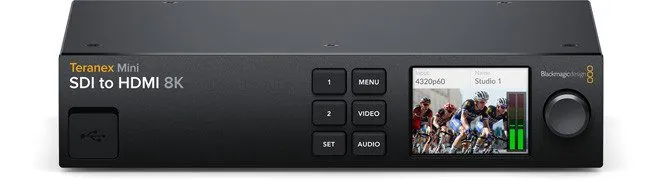

Teranex Mini SDI to HDMI 8K HDR
Converte SDI para HDMI, em 8K, com HDR. É a versão profissional da conversão: três unidades cabem em 1U e cada uma mostra o que está fazendo.
- Converte SDI para HDMIPara instalação que já trabalha acima do Ultra HD, entregando para tela compatível.
- 8K, com HDRÉ o teto de formato deste modelo. Acima disso, o caminho é outro conversor da linha.
- Conversor da linha Teranex MiniConversor da linha Teranex Mini, com display, botões no painel e montagem em rack.
- Com fonte de alimentaçãoNão depende de porta USB livre no equipamento ao lado.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada Blackmagic Design
- Assistência técnica oficial Blackmagic, via parceria com a Pinnacle Broadcast
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
Para instalação que já trabalha acima do Ultra HD, entregando para tela compatível.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- Conversor não melhora imagem: ele traduz o conector. Se a fonte é ruim, continua ruim.
- Três unidades numa bandeja de 1U. Planeje o espaço e a energia do rack.
- Tem processamento e ajustes no painel, o que é excesso para conversão simples e ponto a ponto.
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela Blackmagic Design.
Conexões8
- Entradas de Vídeo SDI
- 4 x 12G‑SDI com comutação automática entre SD/HD/2K/4K/8K.
- Saídas de Vídeo SDI
- 1 x 12G‑SDI loop.
- Saídas de Vídeo HDMI
- 4 x conector HDMI 2.0 tipo A com suporte para HD, UHD e 4K em enlace único ou 4320p60 em enlace quádruplo.
- Saídas de Áudio Analógico
- 2 canais de áudio analógico via conectores RCA.
- Suporte para Áudio Embutido
- 16 canais de áudio embutido em todas as saídas loop SDI e 8 canais nas saídas HDMI.
- Suporte Multitaxa
- 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G‑SDI, 12G‑SDI 2SI de enlace quádruplo, 12G‑SDI SQD de enlace quádruplo.
- Atualizações e Configuração
- USB-C ou Ethernet.
- Reclocking
- Sim.
Padrões13
- Padrões de Vídeo SD
- Nenhum.
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 - Padrões de Vídeo 2K
- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI - Padrões de Vídeo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
- Padrões de Vídeo DCI 4K
- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
- Padrões de Vídeo 8K
- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60. Comutação automática entre 2SI e SQD.
- Padrões de Vídeo DCI 8K
- 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI. Comutação automática entre 2SI e SQD.
- Conformidade SDI
- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Nível A e B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082-10.
- Taxas de Vídeo SDI
- Conexões de vídeo SDI comutáveis entre 1.5G‑SDI, 3G‑SDI nível A e nível B em alta definição, 6G‑SDI e 12G‑SDI.
- Amostragem de Vídeo SDI
- 4:2:2 e 4:4:4.
- Amostragem de Áudio SDI
- Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.
- Precisão de Cor SDI
- 4:2:2 e 4:4:4.
- Espaço de Cor SDI
- YUV e RGB.
Padrões de Saída HDMI6
- Padrões de Vídeo SD
- Nenhum.
- Padrões de Vídeo HD
- 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60 - Padrões de Vídeo Ultra HD
- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
- Padrões de Vídeo 8K
- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
- Espaço de Cor HDMI
- REC 709, REC 2020.
- Precisão de Cor HDMI
- YUV 4:2:2 em HD, 2K, 4K e 8K. LUTs de 33 pontos podem ser carregadas via Teranex Utility ou LUT de calibração gerada a partir de testes com um analisador de cores.
Escopos2
- Escopos
- Forma de onda, Padrão RGB/YUV, Vetorscópio, Histograma.
- Modos de Visualização
- Escopos duplos com sobreposição de imagem e controle de opacidade. Forma de onda e padrão RGB com gratículas padrão e HDR.
Software2
- Controle de Software
- Atualização de software via USB-C ou Ethernet para Mac OS X™ e Windows™.
- Atualização do Software Interno
- Via aplicativo atualizador incluído.
Controle de Configuração1
- Controle de Configuração
- 6 teclas e botão giratório para menus e ajuste de configurações, monitor LCD colorido de 2,2 polegadas.
Requisitos de Energia3
- Fonte de Alimentação
- 1 x fonte de alimentação AC internacional integrada com plugue IEC C14. Cabo de alimentação IEC necessário. Entrada AC de 100 - 240 V.
- Consumo de Energia
- 25 Watts.
- Faixa de Voltagem Operacional
- 100 - 240 AC
Especificações Ambientais3
- Temperatura Operacional
- 0° a 40 °C (32° a 104° F)
- Temperatura de Armazenamento
- -20° a 60° C (-4° a 140° F)
- Umidade Relativa
- 0% a 90% sem condensação.
