Blackmagic Design · Conversores

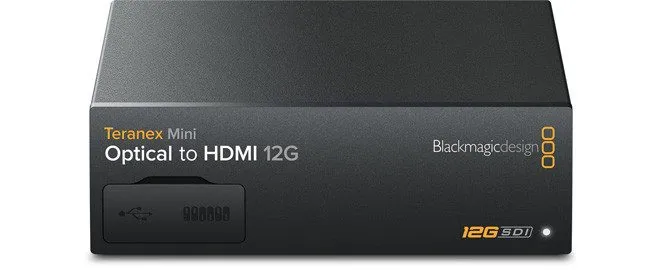

Teranex Mini Optical para HDMI 12G

Converte fibra óptica para HDMI, em 12G. É a versão profissional da conversão: três unidades cabem em 1U e cada uma mostra o que está fazendo.

Converte fibra óptica para HDMIA outra ponta do par: recebe a fibra e entrega em HDMI onde está a tela.
12GÉ o teto de formato deste modelo. Acima disso, o caminho é outro conversor da linha.
Conversor da linha Teranex MiniConversor da linha Teranex Mini, com display, botões no painel e montagem em rack.
Com fonte de alimentaçãoNão depende de porta USB livre no equipamento ao lado.

Consultar no WhatsApp

Sem preço de vitrine: cada projeto recebe uma proposta sob medida.

3 pontos para conferir antes de escolher

Revenda autorizada Blackmagic Design
Assistência técnica oficial Blackmagic, via parceria com a Pinnacle Broadcast
Consultoria técnica antes da compra, para a lista fechar junto

Na prática

A outra ponta do par: recebe a fibra e entrega em HDMI onde está a tela.

Antes de escolher

O que o consultor confere com você antes de fechar a lista.

Conversor não melhora imagem: ele traduz o conector. Se a fonte é ruim, continua ruim.
Três unidades numa bandeja de 1U. Planeje o espaço e a energia do rack.
Tem processamento e ajustes no painel, o que é excesso para conversão simples e ponto a ponto.

Tirar a dúvida com um consultor

Compare com

Indicado para

Emissoras e produtoras Rádios Igrejas e templos Faculdades e instituições de ensino Estádios e clubes esportivos Eventos corporativos e casamentos Podcast e criadores de conteúdo Órgãos públicos

Ficha técnica

Especificações técnicas

Dados oficiais publicados pela Blackmagic Design.

Conexões11

Entradas de Vídeo SDI: 1 x 12G-SDI comutação automática SD/HD/2K/4K.
Conexão de Fibra Óptica (opcional): Módulo SFP 3G-SDI, 6G-SDI ou 12G-SDI monomodo de 1310 nm com conector LC opcional.
Entradas de Vídeo de Fibra Óptica: 1 x 12G-SDI comutação automática SD/HD/2K/4K.
Vídeo de Fibra Óptica com Loop Through: 1 x saída 12G-SDI loop.
Saídas de Vídeo HDMI: 1 x conector HDMI 2.0 tipo A com suporte para 2160p60.
Saídas de Áudio Analógico: 2 canais de áudio analógico balanceado profissional via conectores XLR. XLR direito pode ser configurado para saída de código de tempo.
Saídas de Áudio Digital: 4 canais de áudio digital balanceado profissional de 110 Ω via conectores XLR. XLR direito pode ser configurado para saída de código de tempo.
Suporte de Áudio Embutido: 8 canais.
Suporte Multitaxa: Detecção automática de SDI em SD, HD ou 12G.
Atualizações e Configuração: USB e Ethernet.
Reclocking: Sim.

Padrões de Entrada Óptica11

Padrões de Vídeo SD: 525i59.94 NTSC, 625i50 PAL
Padrões de Vídeo HD: 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25
Padrões de Vídeo 2K: 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI
Padrões de Vídeo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Padrões de Vídeo 4K: 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
Conformidade SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Nível A e B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 e SMPTE 2082‑10.
Taxas de Vídeo SDI: Conexões de vídeo SDI comutáveis entre definição padrão e 3G-SDI de Nível A e Nível B, 6G-SDI e 12G-SDI de alta definição.
Amostragem de Vídeo SDI: 4:2:2 e 4:4:4
Amostragem de Áudio SDI: Taxa de amostragem padrão para televisão de 48 kHz e 24 bits.
Precisão de Cor SDI: 4:2:2 e 4:4:4.
Espaço de Cor SDI: YUV e RGB.

Padrões de Saída HDMI6

Padrões de Vídeo SD: 525i59.94 NTSC, 625i50 PAL
Padrões de Vídeo HD: 720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25
Padrões de Vídeo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Padrões de Vídeo 4K: 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
Espaço de Cor HDMI: REC 601, REC 709
Precisão de Cor HDMI: YUV 4:2:2 em HD, 2K e 4K. LUT de 33 pontos pode ser carregada via Teranex Utility.

Software2

Controle de Software: Atualização de software via USB ou Ethernet para Mac™ e Windows™.
Atualização Interna de Software: Via aplicativo atualizador incluído.

Controle de Configuração2

Controle Básico de Configurações: Minichaves, USB e Ethernet via utilitário de software gratuito.
Painel de Controle Frontal Opcional: Smart Panel frontal com LCD, botão giratório e seis botões de configurações

Requisitos de Energia4

Fonte de Alimentação: 1 x fonte de alimentação AC internacional integrada com plugue IEC C14. Cabo de alimentação IEC necessário. Entrada AC de 100 - 240 V.
Power Over Ethernet: Pode ser alimentado via 48V DC usando PoE+ (power over ethernet).
Consumo de Energia: 16 Watts
Faixa de Voltagem Operacional: 100 - 240 V AC

Especificações Ambientais3

Temperatura Operacional:: 0° a 40° C (32° a 104° F)
Temperatura de Armazenamento:: -20° a 60° C (-4° a 140° F)
Umidade Relativa:: 0% a 90% sem condensação
