Datavideo AD-2
É a ponta do sistema CCU-100 que fica na câmera: recebe o SDI, alimenta a câmera e devolve ao operador o retorno do programa e o intercom, tudo por um cabo só.
- Tudo num caboVídeo, controle, tally, intercom, energia e retorno do programa seguem juntos pelo cabo CB até o CCU-100.
- Alimenta a câmeraEntrega 8,4 V, 12 V ou 16,8 V, escolhidos numa chave lateral, e pode fazer o papel da bateria V-Mount.
- Operador conectadoTem entrada XLR para headset, botão de chamada para a técnica e LED de tally vermelho no ar e verde em espera.
- Saída para monitorO conector de 10 pinos leva SDI, tally, energia, retorno e visor para o monitor do operador.
Consultar no WhatsApp
Sem preço de vitrine: cada projeto recebe uma proposta sob medida.
- Revenda autorizada Datavideo
- Nota fiscal e garantia do fabricante
- Consultoria técnica antes da compra, para a lista fechar junto
Na prática
Câmera de ombro numa formatura: o AD-2 preso na traseira recebe o SDI da câmera, alimenta a câmera e o monitor do operador, e o cinegrafista fala com a direção pelo headset, tudo por um cabo só até o CCU-100 na técnica.
Antes de escolher
O que o consultor confere com você antes de fechar a lista.
- Não funciona sozinho: precisa do CCU-100 na técnica e de um cabo all-in-one CB (30, 50, 80 ou 100 m), vendidos à parte.
- Existe em versões para Sony (8 pinos), Panasonic (10 pinos) e JVC (LANC de 2,5 mm ou multicore PS/2). Escolha a mesma marca do seu CCU-100.
- Encaixa por base V-Mount. Câmera sem placa V-Mount na traseira precisa do suporte SLD-1.
Monte junto
-
Datavideo CB-44Cabo all-in-one de 50 m que liga o AD-2 ao CCU-100, com SDI, controle, energia, retorno, intercom e tally.
-
Datavideo SLD-1Suporte de ombro com placa para bateria V-Mount e duas luzes de tally bicolor. O manual do CCU-100 indica o SLD-1 para câmera sem placa V-Mount, e o AD-2 manda o tally para ele.
-

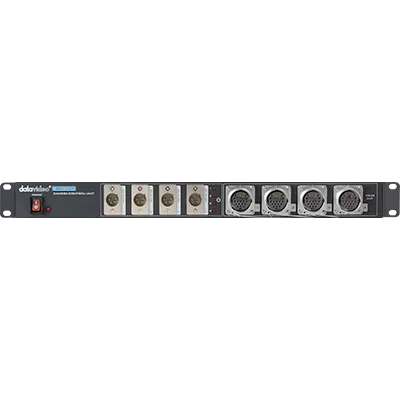

Datavideo CCU-100SUnidade central que recebe até 4 AD-2 e entrega 4 saídas SDI para o switcher. Esta é a versão para Sony e saiu de linha.
Compare com
Ficha técnica
Especificações técnicas
Dados oficiais publicados pela Datavideo.
Conexões6
- Saída para o CCU
- 1 x conector de 17 pinos (cabos CB-43, CB-44, CB-45 e CB-49)
- Entrada de vídeo
- 1 x HD/SD-SDI (BNC)
- Microfone / headset
- 1 x XLR de 5 pinos fêmea
- Saída para monitor
- 1 x conector de 10 pinos (SDI, tally, energia, retorno e visor)
- Controle da câmera
- Sony: 8 pinos; Panasonic: 10 pinos; JVC: LANC de 2,5 mm / multicore PS/2
- Atualização de firmware
- 1 x mini USB
Físico e energia4
- Saída de energia para a câmera
- 8,4 V, 12 V ou 16,8 V, selecionável
- Potência total
- Máx. 48 W (monitor, tally e câmera)
- Fixação
- Base V-Mount
- Dimensões
- 175,5 x 126 x 85,2 mm
